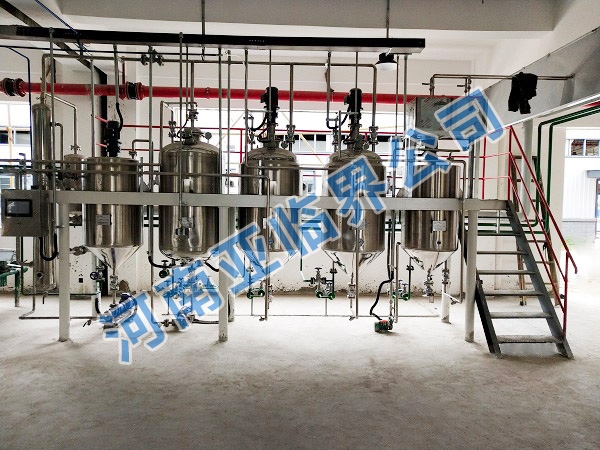

亞臨界萃取劑是循環使用的，液態溶劑萃取物料后，一部分被萃余物吸附;另一部分與萃取物一起形成萃取液。不同系統來的溶劑氣體進人各種的壓縮機,經壓縮后，進入冷酸器，即液化為液態溶劑，流回溶劑周轉罐。從草取物和萃余物中真空脫除殘留溶劑時，真空泵的排氣無法直接進人冷凝器，而是排給壓縮機，進一步壓縮后排入冷凝器,冷凝液化流回溶劑周轉罐。

      萃取罐中從萃余物蒸發的溶劑壓縮回收示意圖。從萃取罐中蒸發出的溶劑氣體，-般都帶有物料的碎末，所以，氣體要經過填料式水噴淋的洗氣塔，洗去其中的粉塵。有關吸氣塔的結構,河南省亞臨界生物技術有限公司已獲得中國ZL201621067980.8《--種亞臨界萃取溶劑氣體凈化裝置》。為防止過大的氣流從洗氣塔帶出水,工藝中設計了分水罐，氣體經過分水罐后，成為潔凈的溶劑氣體進人壓縮機，生產中習慣稱此壓縮機為萃取壓縮機或沒出壓縮機,壓縮后的氣體溫度和壓力同時升高，對于丁燒萃取工藝，壓縮機的排氣內為0.5-0.9 MP，溫度40-80心，經分油雄后，進人冷凝器，冷凝液化的溶劑流入溶劑罐。
       內萃取罐脫溶蒸發壓力為0時，緩沖罐的出氣閥轉向真空泵，由真空泵進一步對萃余物脫溶，在真空和萃取罐熱媒的作用下，萃余物中殘留的溶劑被充分脫除，真空泵的排氣

      經緩沖罐排人壓縮機，經進-步壓縮回收。

      萃取液連續蒸發工藝流程示意圖示出了從萃取液中蒸發出溶劑氣體的回收流程。一蒸發器和二蒸發器排出的溶劑氣體，經過與萃取液的換熱后，大部分會液化,此氣液混合體進入冷凝器20完全液化流人溶劑罐。脫溶真空泵從真空脫溶器抽出的氣體和殘溶真空泵從薄膜蒸發器抽出去氣體，匯集進入壓縮機,再排入冷凝器,液化流人溶劑罐。
       冷凝器和溶劑罐-般是同一設備,冷凝器用冷卻水進行冷卻,冷卻水經涼水塔冷卻后循環使用。
